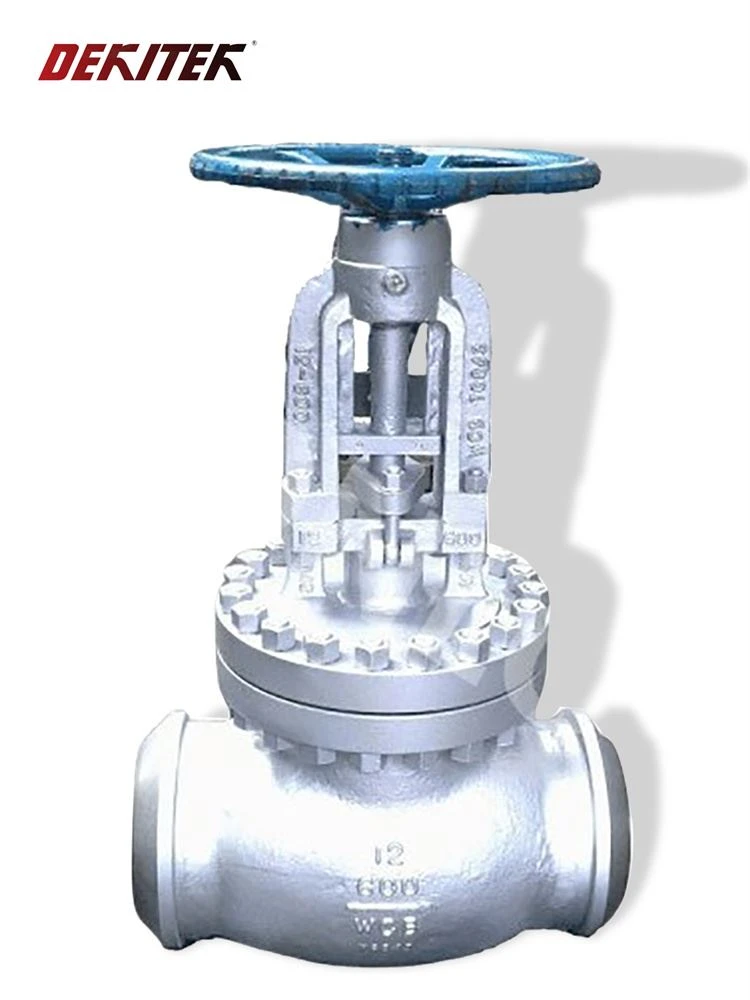

A válvula globo de aço duplex é um tipo de válvula globo feita de aço inoxidável duplex. O aço inoxidável duplex é um tipo de aço que contém microestruturas austeníticas e ferríticas, o que lhe confere resistência, resistência à corrosão e durabilidade superiores em comparação com outros tipos de aço inoxidável.
Vantagens da válvula globo de aço duplex
Resistência à corrosão
O aço duplex possui excelente resistência à corrosão, tornando-o adequado para uso em ambientes corrosivos. Ele pode suportar a exposição a produtos químicos, água do mar e outros fluidos agressivos sem sofrer corrosão ou deterioração.
Força elevada
O aço duplex possui maior resistência em comparação com outros tipos de aço inoxidável. Isso permite que as válvulas globo de aço duplex possam lidar com aplicações de alta pressão e alta temperatura sem deformação ou falha.
Durabilidade
O aço duplex é conhecido por sua durabilidade e longa vida útil. Ele pode suportar condições operacionais adversas, incluindo temperaturas extremas e diferenciais de pressão, sem comprometer seu desempenho.
Versatilidade
As válvulas globo de aço duplex podem ser usadas em uma ampla gama de indústrias e aplicações. São adequados para uso nas indústrias de petróleo e gás, química, petroquímica, geração de energia e tratamento de água, entre outras.
Prevenção de Vazamento
As válvulas globo de aço duplex são projetadas para fornecer uma vedação hermética, minimizando o risco de vazamento. Isto garante um controle de fluxo eficiente e confiável, evitando qualquer perda de fluido ou possíveis riscos ambientais.
Compatibilidade
As válvulas globo de aço duplex são compatíveis com uma variedade de fluidos, incluindo meios corrosivos e de alta temperatura. Eles podem lidar com uma ampla gama de aplicações, fornecendo controle de fluxo confiável e eficiente.
Porque escolher-nos
Equipe Profissional
Nossa equipe de profissionais colabora e se comunica de forma eficaz entre si e está comprometida em fornecer resultados de alta qualidade. Eles são capazes de lidar com desafios e projetos complexos que exigem conhecimento e experiência especializados.
Equipamento Avançado
Para manter a consistência do controle de qualidade de nossos produtos, equipamos tornos, CNCs e laboratórios de inspeção de última geração para inspeção de materiais e produção e testes de válvulas.
Solução única
Desde o início da consulta e durante todo o processo até receber a mercadoria. estamos empenhados em apoiá-lo em cada etapa do caminho.
Alta qualidade
Temos orgulho do artesanato de nossos produtos e garantimos que cada um atenda aos nossos rígidos padrões de qualidade.
Envio Global
Nossos produtos suportam remessas globais e o sistema logístico é completo, então nossos clientes estão em todo o mundo.
Preço competitivo
Temos uma equipe profissional de sourcing e uma equipe de contabilidade de custos, esforçada para reduzir custos e lucros e fornecer um bom preço.
A característica de fluxo de uma válvula globo de aço duplex normalmente exibe uma relação linear entre a vazão e a porcentagem de abertura da válvula. Isto significa que à medida que a válvula é aberta ainda mais, o fluxo através da válvula aumenta proporcionalmente.
Devido ao design interno da válvula globo, que inclui um obturador e sede cônicos, pode haver alguma restrição ao fluxo mesmo em aberturas mais baixas, resultando em um coeficiente de fluxo (CV) um tanto reduzido em comparação com outros tipos de válvulas, como válvulas de esfera ou válvulas gaveta. A característica precisa do fluxo também pode ser afetada pelo projeto específico e pelas tolerâncias de fabricação da válvula, bem como pelas condições operacionais, como pressão e temperatura.
Sim, são necessárias técnicas de soldagem específicas para válvulas globo de aço duplex devido às propriedades exclusivas do aço duplex. Algumas considerações importantes para soldagem de aço duplex incluem:
Pré-aquecimento:O pré-aquecimento do material antes da soldagem pode ajudar a reduzir o risco de rachaduras e melhorar a qualidade geral da solda. A temperatura de pré-aquecimento normalmente deve estar em torno de 150-250 graus (302-482 graus F), dependendo do tipo específico de aço duplex.
Controle de temperatura entre passagens:É importante controlar a temperatura entre passes durante a soldagem para evitar entrada excessiva de calor, o que pode levar à distorção e redução da resistência à corrosão. A temperatura entre passes geralmente deve ser mantida abaixo de 150 graus (302 graus F).
Consumíveis de soldagem:A seleção de consumíveis de soldagem apropriados é crucial para obter soldas de alta qualidade em aço duplex. Geralmente, são recomendados consumíveis com composições correspondentes ou levemente sobreligadas para garantir uma microestrutura equilibrada e resistência à corrosão.
Tratamento térmico pós-soldagem:Dependendo da aplicação e dos requisitos específicos, o tratamento térmico pós-soldagem (PWHT) pode ser necessário para aliviar as tensões residuais e melhorar as propriedades mecânicas da solda. A temperatura e a duração do PWHT devem estar de acordo com as especificações do material.
Técnica de soldagem:O aço duplex é sensível à entrada de calor e ao resfriamento rápido, por isso é importante usar técnicas de soldagem que minimizem a entrada de calor e controlem a taxa de resfriamento. Técnicas como baixa entrada de calor, purga reversa e resfriamento lento podem ajudar a prevenir a formação de fases prejudiciais e manter a microestrutura desejada.
Sim, as válvulas globo de aço duplex são altamente resistentes à corrosão e podem lidar com líquidos corrosivos, como ácidos e álcalis. O aço duplex é um tipo de aço inoxidável que contém alto teor de cromo e molibdênio, o que proporciona excelente resistência à corrosão e corrosão. Isso o torna adequado para uso em ambientes agressivos onde estão presentes líquidos corrosivos.
As válvulas globo de aço duplex são comumente usadas nas indústrias química e petroquímica, onde estão expostas a uma ampla variedade de fluidos corrosivos. Eles também são usados na indústria de petróleo e gás, onde são expostos a condições de alta pressão e alta temperatura.
Que o tipo específico de aço duplex utilizado na válvula, bem como o projeto e a construção da válvula, podem afetar sua resistência à corrosão. É importante selecionar o material e o design apropriados para a aplicação específica para garantir o desempenho ideal e a longevidade da válvula. Além disso, a manutenção e inspeção regulares da válvula podem ajudar a identificar e resolver quaisquer possíveis problemas de corrosão antes que se tornem um problema.
Quais são os efeitos da velocidade do meio e da vazão em válvulas globo de aço duplex
A velocidade do meio e a vazão podem ter vários efeitos nas válvulas globo de aço duplex, incluindo:
Erosão
Altas taxas de fluxo e velocidade do meio podem causar erosão dos componentes da válvula, particularmente em áreas onde o fluido muda de direção ou encontra obstruções. Esta erosão pode levar à perda de material e à redução do desempenho da válvula ao longo do tempo.
Cavitação
A cavitação ocorre quando a pressão do fluido cai abaixo da pressão de vapor, causando a formação e colapso de bolhas de vapor. Altas taxas de fluxo e velocidade do meio podem aumentar a probabilidade de cavitação, o que pode resultar em danos ao interior da válvula, incluindo erosão e corrosão.
Ruído e vibração
Altas taxas de fluxo e velocidade do meio podem gerar ruído e vibração na válvula, o que pode ser indesejável e potencialmente indicar problemas com o desempenho ou operação da válvula.
Queda de pressão
Taxas de fluxo mais altas podem resultar em maior queda de pressão na válvula. Isto pode afetar o desempenho geral do sistema e pode exigir consideração ao selecionar o tamanho e o design apropriado da válvula.
Quais são os acabamentos comuns aplicados às válvulas globo de aço duplex
Os acabamentos comuns aplicados às válvulas globo de aço duplex incluem:
Passivação
A passivação é um processo químico que remove o ferro livre e outros contaminantes da superfície do aço duplex. Ajuda a aumentar a resistência à corrosão da válvula e a melhorar a sua longevidade.
01
Eletropolimento
O eletropolimento é um processo eletroquímico que alisa e dá brilho à superfície da válvula globo de aço duplex. Não só melhora a estética da válvula, mas também ajuda a reduzir a rugosidade da superfície, facilitando a limpeza e a manutenção.
02
Revestimento em Pó
O revestimento em pó é um processo de acabamento a seco onde um polímero em pó é aplicado eletrostaticamente à superfície da válvula e depois curado sob calor. Isto proporciona um revestimento durável e protetor que aumenta a resistência à corrosão e a aparência da válvula.
03
Revestimento de epóxi
O revestimento epóxi é um tipo de revestimento protetor aplicado à superfície da válvula globo de aço duplex. Fornece uma barreira contra corrosão e ataque químico, prolongando a vida útil da válvula em ambientes agressivos.
04
Revestimento de níquel
O revestimento de níquel envolve a deposição de uma camada de níquel na superfície da válvula globo de aço duplex. Isto proporciona uma barreira protetora contra a corrosão e aumenta a resistência da válvula ao desgaste.
05
Uma válvula globo de aço duplex opera com base no princípio de controle de fluxo linear, o que significa que o fluxo através da válvula varia diretamente com a quantidade de abertura da válvula. Dentro do corpo da válvula existe um tampão esférico conectado a uma haste. Este tampão possui um furo interno que geralmente fica paralelo à direção do fluxo quando a válvula está totalmente aberta.
Quando a válvula está na posição fechada, o obturador é pressionado contra uma sede por uma força de mola, um volante ou um atuador, dependendo do tipo de válvula. A sede faz parte do corpo da válvula e foi projetada para criar uma vedação ao redor do obturador para evitar a passagem do fluido. À medida que o volante é girado ou o atuador se move, a haste levanta ou abaixa o obturador, afastando-o da sede para permitir que o fluido flua através da válvula.
O caminho do fluxo através de uma válvula globo é restrito devido ao seu design interno, que normalmente inclui uma curva angular de 90-graus. Esse recurso de projeto proporciona uma queda de pressão na válvula, o que permite que a válvula seja usada para estrangular ou regular o fluxo. À medida que a válvula se abre, a área de fluxo aumenta gradualmente e a velocidade do fluido diminui, resultando num fluxo mais controlado.
O aço duplex é escolhido para a construção da válvula devido à sua resistência superior e resistência à corrosão, tornando-a adequada para lidar com meios agressivos e aplicações de alta pressão. As propriedades do material garantem que a válvula possa suportar as forças exercidas pelo fluido e manter a sua integridade ao longo do tempo.
A substituição das sedes em uma válvula globo de aço duplex normalmente envolve as seguintes etapas:
Preparação:Antes de iniciar o processo de substituição da sede, certifique-se de que a válvula esteja isolada e despressurizada. Siga os procedimentos de segurança adequados e use equipamento de proteção individual adequado.
Desmontagem:Remova o castelo ou tampa da válvula para acessar o interior da válvula. Isto pode envolver afrouxar e remover parafusos ou outros elementos de fixação que fixam o capô no lugar.
Remoção do assento:Dependendo do projeto da válvula, a sede pode ser rosqueada ou pressionada no lugar. Se estiver rosqueado, use uma chave ou ferramenta adequada para desparafusar e remover a sede antiga. Se estiver pressionado, utilize uma ferramenta de remoção da sede ou um método adequado para extrair a sede do seu alojamento.
Limpeza e inspeção:Depois que o assento antigo for removido, limpe o alojamento do assento e inspecione-o quanto a sinais de danos ou desgaste. Certifique-se de que a superfície de assentamento esteja limpa e livre de detritos ou contaminantes.
Instalação do assento:Instale o novo assento no alojamento do assento. Se estiver rosqueado, aplique um selante de rosca adequado ou fita para garantir uma vedação adequada. Se estiver pressionado, use uma ferramenta de instalação do assento ou um método adequado para pressionar o assento em seu alojamento até que esteja firmemente no lugar.
Remontagem:Assim que a nova sede estiver instalada, remonte a válvula substituindo o castelo ou tampa e apertando os parafusos ou fixadores de acordo com as especificações do fabricante. Certifique-se de que todos os componentes estejam devidamente alinhados e apertados.
Teste:Após a remontagem, realize um teste de pressão para garantir que a substituição da sede foi bem-sucedida e que a válvula está funcionando corretamente. Siga os procedimentos e diretrizes de teste apropriados.
As válvulas globo de aço duplex são comumente usadas para serviços de estrangulamento, que envolvem a regulação da vazão de um fluido abrindo ou fechando parcialmente a válvula. A ação de estrangulamento é obtida ajustando o disco da válvula para controlar a área da seção transversal através da qual o fluido flui. Este método é frequentemente usado em indústrias de processo para gerenciar diferenciais de pressão, controlar o fluxo de fluidos ou para outras aplicações que requerem regulação de fluxo.
O aço duplex é um material durável e resistente à corrosão, frequentemente escolhido por sua alta resistência e excelente resistência ao desgaste, tornando-o adequado para aplicações de estrangulamento. Entretanto, é importante selecionar o tipo correto de válvula e garantir que a válvula seja adequadamente projetada e mantida para atender aos requisitos específicos do serviço de estrangulamento, incluindo a vazão, pressão e temperatura do fluido, bem como qualquer possíveis elementos abrasivos ou corrosivos no fluido.
Embora as válvulas globo possam ser usadas para estrangulamento, elas podem não ser a escolha mais eficiente para esse propósito em todos os casos. Em algumas situações, um tipo diferente de válvula, como uma válvula borboleta ou uma válvula macho, pode ser mais adequada para aplicações de estrangulamento devido às suas características específicas de projeto.
Quais são os benefícios de automatizar uma válvula globo de aço duplex
A automação de uma válvula globo de aço duplex pode oferecer uma série de benefícios em diversas aplicações industriais. Algumas das principais vantagens incluem:
Segurança aprimorada:As válvulas globo duplex de aço automatizadas podem ser projetadas com recursos à prova de falhas para garantir que, em caso de falha de energia ou mau funcionamento, a válvula feche para evitar possíveis perigos ou danos.
Maior eficiência:A automação elimina a necessidade de intervenção manual, reduzindo o erro humano e permitindo um controle preciso e consistente do fluxo de fluido. Isso pode levar à melhoria da eficiência geral do sistema e à redução dos custos operacionais.
Manutenção reduzida:As válvulas automatizadas podem ser projetadas com recursos de autodiagnóstico e materiais avançados que reduzem a necessidade de manutenção e substituição frequentes, prolongando assim a vida útil da válvula.
Precisão aprimorada:Os sistemas automatizados podem ser equipados com sensores e sistemas de controle que fornecem dados precisos e em tempo real sobre a posição da válvula e o fluxo do fluido, permitindo melhor controle e otimização do processo.
Operação simplificada:As válvulas globo de aço duplex automatizadas podem ser integradas a sistemas de controle e interfaces que facilitam aos operadores o gerenciamento e o monitoramento das operações da válvula, mesmo em instalações complexas ou remotas.
Confiabilidade:A automação pode melhorar a confiabilidade das operações das válvulas, minimizando o risco de erro humano e garantindo que as válvulas sejam abertas e fechadas nos momentos corretos, de acordo com os requisitos do processo.
Ao selecionar uma válvula globo de aço duplex, os seguintes fatores devem ser considerados:
Material:O aço duplex é conhecido por sua excelente resistência à corrosão e alta resistência. Certifique-se de que a válvula seja feita de aço duplex de alta qualidade para garantir durabilidade e longevidade.
Classificação de pressão e temperatura:Considere a pressão e a temperatura máximas a que a válvula estará submetida no sistema. Certifique-se de que a válvula selecionada seja capaz de lidar com essas condições sem problemas.
Tamanho da válvula:Escolha o tamanho apropriado da válvula com base na vazão e nos requisitos do sistema. A válvula deve ser capaz de lidar com o fluxo necessário sem causar queda excessiva de pressão.
Conexões finais:Considere o tipo de conexões finais necessárias para a válvula, como flangeadas, rosqueadas ou soldadas. Certifique-se de que a válvula tenha as conexões finais corretas para caber no sistema.
Projeto e configuração da válvula:Considere o projeto e a configuração da válvula, como padrão reto, padrão angular ou padrão em Y. Escolha aquele que melhor se adapta aos requisitos do sistema e permite uma operação eficiente.
Operação da válvula:Decida o tipo de operação da válvula necessária, como manual, elétrica ou pneumática. Considere a disponibilidade de energia e o nível de automação desejado para o sistema.
Material do assento e do disco da válvula:O material da sede e do disco deve ser compatível com o fluido bombeado. Considere fatores como compatibilidade química, resistência ao desgaste e desempenho de vedação.
Conformidade com os padrões da indústria:Certifique-se de que a válvula esteja em conformidade com os padrões relevantes da indústria, como API, ASME ou ISO. Isso garante que a válvula atenda aos padrões de qualidade e desempenho exigidos.
Preço e orçamento:Considere o custo da válvula e certifique-se de que ela cabe no orçamento alocado. No entanto, priorize a qualidade e o desempenho em detrimento do custo para garantir confiabilidade e eficiência a longo prazo.
Como você instala uma válvula globo de aço duplex
A instalação de uma válvula globo de aço duplex envolve várias etapas para garantir o funcionamento adequado, a segurança e a conformidade com os códigos e padrões relevantes. Aqui está um guia detalhado:
Preparação:Antes da instalação, inspecione a válvula e todos os componentes associados quanto a danos ou defeitos. Certifique-se de que a tubulação esteja limpa e livre de detritos. Verifique se a válvula corresponde às especificações exigidas (tamanho, classificação de pressão, classificação de temperatura, etc.) e se o tipo de conexão (flangeada, roscada, soldada) corresponde ao sistema de tubulação.
Alinhamento:Alinhe a válvula com a tubulação para garantir a direção correta do fluxo. A seta estampada no corpo da válvula indica o sentido do fluxo; isso deve estar alinhado com o fluxo do processo.
Posicionamento:Posicione a válvula de modo que possa ser facilmente acessada para operação e manutenção. Certifique-se de que haja espaço adequado ao redor da válvula para ferramentas e isolamento futuro, se necessário.
Apoiar:Forneça suporte adequado para a válvula para evitar tensão nas conexões da tubulação. Use cabides ou suportes conforme necessário, seguindo cálculos de engenharia e recomendações do fabricante.
Conexão de tubulação:Conecte a válvula ao sistema de tubulação usando o método apropriado (soldagem, aparafusamento de flanges ou rosqueamento). Para conexões flangeadas, aplique um torque uniforme aos parafusos em um padrão cruzado para garantir uma distribuição uniforme da pressão e evitar vazamentos. Para conexões soldadas, siga os procedimentos de soldagem adequados e garanta a penetração total das juntas soldadas.
Aperto e vedação:Aperte as conexões apenas o suficiente para criar uma vedação sem vazamentos, sem apertar demais, o que pode causar danos. Use juntas ou compostos de vedação conforme recomendado pelo fabricante da válvula para garantir uma vedação hermética.
Teste de pressão:Após a instalação, realize um teste de pressão para verificar se há vazamentos. Aumente a pressão até a pressão máxima de trabalho da válvula e mantenha-a durante o período especificado. Inspecione todas as conexões em busca de sinais de vazamento.
Isolamento:Se necessário, instale isolamento para evitar perda de calor ou condensação. Certifique-se de que o isolamento não interfere no funcionamento da válvula ou no acesso a componentes que possam necessitar de manutenção.
Comissionamento:Abra a válvula lentamente para permitir a passagem de qualquer material estranho na linha sem danificar o interior da válvula. Feche a válvula parcialmente e observe as características do fluxo para garantir que a válvula esteja funcionando corretamente.
A manutenção de uma válvula globo de aço duplex envolve inspeção, limpeza e lubrificação regulares. Aqui estão as etapas para manter uma válvula globo de aço duplex:
Inspeção:Comece inspecionando visualmente a válvula em busca de sinais de danos ou desgaste. Verifique o corpo da válvula, a haste e o disco quanto a rachaduras, vazamentos ou corrosão. Certifique-se de que todos os fixadores e conexões estejam seguros.
Limpeza:Remova qualquer sujeira, detritos ou materiais estranhos que possam ter se acumulado na válvula. Use uma escova macia ou pano para limpar as superfícies externas. Se houver acúmulo excessivo, você pode usar uma solução de detergente neutro ou um produto de limpeza não abrasivo.
Lubrificação:Aplique um lubrificante adequado na haste e em outras partes móveis da válvula. Isso ajuda a garantir uma operação suave e evita atrito ou gripagem. Utilize um lubrificante recomendado pelo fabricante da válvula e siga as instruções de aplicação.
Teste:Execute um teste funcional para verificar o funcionamento da válvula. Abra e feche a válvula várias vezes para garantir que ela se mova livremente e sem qualquer resistência. Se houver algum problema, como travamento ou vazamento, poderão ser necessárias inspeções ou reparos adicionais.
Manutenção regular:Programe a manutenção de rotina de acordo com as recomendações do fabricante da válvula. Isso pode incluir uma limpeza mais abrangente, substituição de peças desgastadas ou manutenção profissional. Siga o cronograma de manutenção para garantir que a válvula permaneça em condições ideais.
Substituição de Selos:Com o tempo, as vedações da válvula podem desgastar-se ou deteriorar-se. Se notar algum vazamento, pode ser necessário substituir as vedações. Consulte as orientações do fabricante ou procure assistência profissional para substituição da vedação.
Wenzhou Deki Valve Co., Ltd., é um fornecedor profissional de válvulas industriais especializado em pesquisa, design, fabricação, vendas e serviços de válvulas. Os principais produtos da nossa empresa incluem: válvulas gaveta, válvulas borboleta, válvulas esfera, válvulas de retenção, válvulas globo, válvulas macho, filtros e etc.
