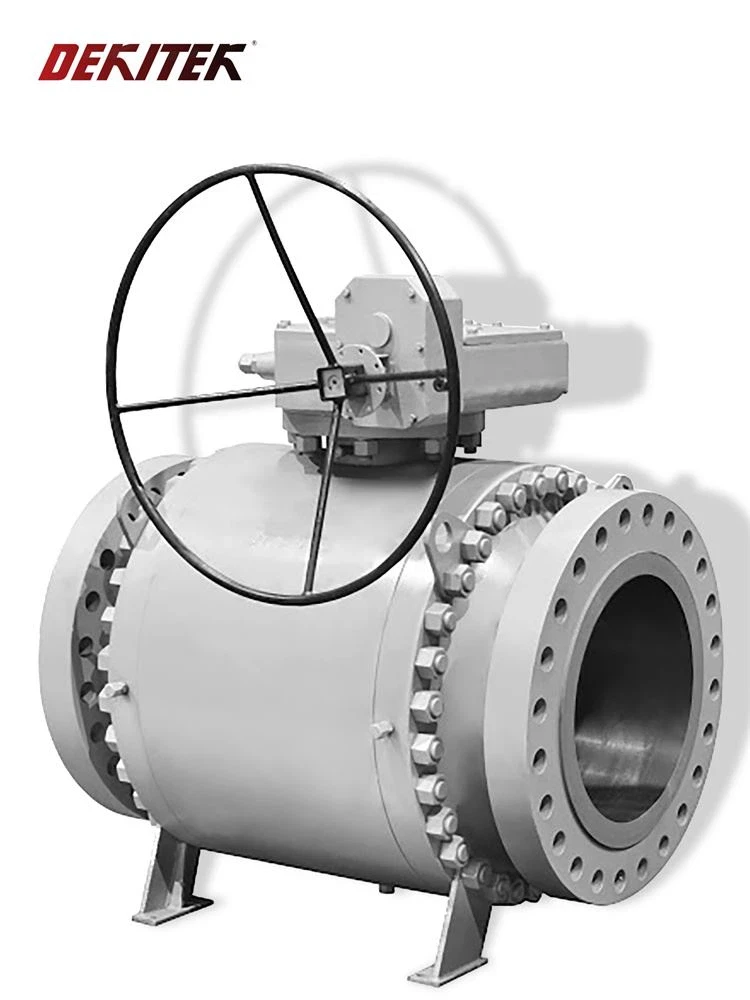

Uma válvula de esfera totalmente soldada é um tipo de válvula projetada para uso em tubulações onde é necessário um fechamento hermético. Consiste em uma bola esférica com um orifício no meio que gira para controlar o fluxo de fluido através da tubulação. A esfera é totalmente soldada ao corpo da válvula, o que garante uma vedação forte e à prova de vazamentos.
Vantagens da válvula de esfera totalmente soldada
Força e durabilidade
As válvulas de esfera totalmente soldadas são conhecidas por sua alta resistência e durabilidade. A construção soldada garante que todas as partes da válvula estejam firmemente unidas, tornando-a resistente a vazamentos e quebras.
Desempenho de vedação
O design totalmente soldado dessas válvulas elimina a necessidade de juntas ou vedações, que podem se desgastar com o tempo e causar vazamentos. Isso garante um desempenho de vedação confiável e duradouro.
Segurança aprimorada
As válvulas esfera totalmente soldadas são projetadas para suportar altas pressões e temperaturas, tornando-as adequadas para aplicações exigentes. A construção soldada também elimina possíveis caminhos de vazamento, reduzindo o risco de vazamentos perigosos.
Versatilidade
Essas válvulas podem ser usadas em uma ampla gama de indústrias e aplicações, incluindo petróleo e gás, petroquímica, geração de energia e tratamento de água. Eles estão disponíveis em vários materiais, tamanhos e classificações de pressão para atender a requisitos específicos.
Operação fácil
As válvulas de esfera totalmente soldadas normalmente têm um design simples e compacto, o que as torna fáceis de operar. Eles geralmente apresentam uma operação de um quarto de volta, permitindo abertura e fechamento rápidos e fáceis.
Vazamento reduzido
A construção soldada destas válvulas garante uma vedação estanque e confiável, minimizando o risco de vazamento. Isto é especialmente importante em aplicações onde o vazamento pode ser caro ou representar riscos à segurança.
Porque escolher-nos
Equipe Profissional
Nossa equipe de profissionais colabora e se comunica de forma eficaz entre si e está comprometida em fornecer resultados de alta qualidade. Eles são capazes de lidar com desafios e projetos complexos que exigem conhecimento e experiência especializados.
Equipamento Avançado
Para manter a consistência do controle de qualidade de nossos produtos, equipamos tornos, CNCs e laboratórios de inspeção de última geração para inspeção de materiais e produção e testes de válvulas.
Solução completa
Desde o início da consulta e durante todo o processo até receber a mercadoria. estamos empenhados em apoiá-lo em cada etapa do caminho.
Alta qualidade
Temos orgulho do artesanato de nossos produtos e garantimos que cada um atenda aos nossos rígidos padrões de qualidade.
Envio Global
Nossos produtos suportam remessas globais e o sistema logístico é completo, então nossos clientes estão em todo o mundo.
Preço competitivo
Temos uma equipe profissional de sourcing e uma equipe de contabilidade de custos, esforçada para reduzir custos e lucros e fornecer um bom preço.
Existem três tipos principais de conexões para válvulas de esfera totalmente soldadas:
Conexão de solda de topo:Este é o tipo de conexão mais comum para válvulas de esfera totalmente soldadas. Envolve soldar a válvula diretamente na tubulação usando extremidades soldadas. Isso cria uma conexão forte e à prova de vazamentos.
Conexão de soquete-solda:Neste tipo de conexão, a válvula possui extremidades de encaixe que se encaixam nas extremidades do tubo. A conexão é feita soldando as extremidades do soquete às extremidades do tubo. Conexões de soquete soldado são comumente usadas para válvulas de tamanho menor.
Conexão flangeada:Algumas válvulas esfera totalmente soldadas são projetadas com extremidades flangeadas. Os flanges são fixados ao corpo da válvula e a válvula é aparafusada à tubulação por meio de conexões de flange. As conexões flangeadas permitem uma instalação e remoção mais fácil da válvula, mas podem não ser tão fortes ou à prova de vazamentos quanto as conexões soldadas de topo.
A instalação de uma válvula de esfera totalmente soldada requer algumas etapas. Aqui está um guia geral para ajudá-lo com o processo de instalação:
Reúna as ferramentas e equipamentos necessários:Você precisará de um cortador de tubos, uma chave inglesa, fita de Teflon ou lubrificante para tubos, uma chave ajustável e um manual de instalação da válvula fornecido pelo fabricante.
Desligue o abastecimento de água:Localize a válvula principal de abastecimento de água e desligue-a para evitar qualquer fluxo de água durante o processo de instalação. Isso garantirá um ambiente de trabalho seguro e seco.
Prepare o pipeline:Se você estiver substituindo uma válvula existente, use um cortador de tubos para remover a seção do tubo onde a válvula será instalada. Certifique-se de que as extremidades do tubo estejam limpas e livres de detritos ou rebarbas.
Aplique fita de Teflon ou dope para tubos:Enrole fita de Teflon ou aplique lubrificante para tubos nas roscas macho da válvula. Isto ajudará a criar uma vedação estanque quando a válvula estiver totalmente apertada.
Conecte a válvula:Insira a válvula entre as extremidades do tubo, alinhando as roscas fêmeas com as roscas macho dos tubos. Use uma chave ajustável para apertar a válvula até que ela esteja firmemente fixada.
Teste a instalação:Depois que a válvula estiver instalada, abra o abastecimento de água para verificar se há vazamentos. Inspecione a válvula e as conexões adjacentes quanto a sinais de vazamento. Se houver algum vazamento, aperte ainda mais as conexões ou aplique fita de Teflon adicional ou lubrificante para tubos.
A escolha do tamanho certo de uma válvula esfera totalmente soldada depende de vários fatores. Aqui estão algumas etapas para orientá-lo na seleção do tamanho apropriado:
Determine a taxa de fluxo:Calcule a vazão máxima (em galões por minuto ou metros cúbicos por hora) que passará pela válvula. Isto pode ser determinado com base nos requisitos da aplicação ou consultando um engenheiro de processo.
Considere a queda de pressão:Determine a queda de pressão máxima permitida na válvula. Isso ajudará a garantir que a válvula possa lidar com a vazão necessária sem perda excessiva de pressão.
Identifique o tamanho do tubo:Determine o tamanho do tubo no qual a válvula será instalada. Isto normalmente se baseia no projeto do sistema ou na infraestrutura de tubulação existente.
Verifique a capacidade de fluxo da válvula:Verifique as especificações do fabricante quanto à capacidade de vazão da válvula esfera totalmente soldada. Esta informação geralmente é fornecida no coeficiente de vazão (Cv), que indica a capacidade da válvula de passar uma determinada vazão com uma queda de pressão especificada.
Compare a capacidade de fluxo e a taxa de fluxo:Compare a capacidade de fluxo da válvula com a vazão calculada. Certifique-se de que o valor Cv da válvula seja igual ou superior à vazão necessária para evitar restrições de vazão.
Considere a expansão futura:Se houver a possibilidade de expansão futura ou aumento das taxas de fluxo, recomenda-se selecionar um tamanho ligeiramente maior da válvula de esfera totalmente soldada para acomodar o crescimento potencial.
Consulte especialistas:Se você não tiver certeza ou precisar de ajuda para selecionar o tamanho certo, consulte um fabricante de válvula ou um engenheiro experiente que possa fornecer orientação com base nos requisitos específicos de sua aplicação.
Uma válvula esférica totalmente soldada e uma válvula borboleta são dois tipos de válvulas comumente usadas em sistemas de tubulação para controlar o fluxo de fluidos. Eles diferem significativamente em seu design, operação e aplicações.
Projeto
Uma válvula de esfera totalmente soldada possui um disco esférico com um orifício no centro, que é posicionado perpendicularmente à direção do fluxo. Quando a válvula está fechada, o disco gira 90 graus para bloquear o fluxo. O corpo da válvula é totalmente soldado à tubulação, garantindo uma vedação forte e estanque.
Uma válvula borboleta consiste em um disco montado em um eixo giratório dentro do corpo da válvula. O disco é posicionado no centro do caminho do fluxo e gira em torno do eixo do eixo para abrir ou fechar a válvula. As válvulas borboleta podem ter uma rotação de um quarto de volta (90 graus) de totalmente fechadas a totalmente abertas.
Operação
A operação de uma válvula esférica totalmente soldada envolve girar o volante ou atuador, que gira a esfera 90 graus. Esta ação alinha ou desalinha o orifício na esfera com o caminho do fluxo, permitindo ou restringindo a passagem do fluido.
As válvulas borboleta funcionam girando o disco, que modula o fluxo aumentando ou diminuindo a área da abertura. Uma volta de 90-graus normalmente move o disco de uma posição totalmente fechada para uma posição totalmente aberta, permitindo o fluxo completo.
Formulários
As válvulas de esfera totalmente soldadas são comumente usadas em aplicações onde é necessário um fechamento hermético, como em linhas de serviço críticas, processos de alta pressão e alta temperatura, e em situações onde vazamentos podem causar danos ou perigos significativos. Seu design também os torna adequados para uso em meios abrasivos ou corrosivos.
As válvulas borboleta são preferidas por sua construção leve, design compacto e facilidade de operação. Eles são adequados para estrangulamento e regulação de fluxo, bem como para serviços liga/desliga. As válvulas borboleta são frequentemente usadas em aplicações de baixa queda de pressão, tubos de grande diâmetro e onde o espaço é uma restrição.
Quais são os principais componentes de uma válvula esfera totalmente soldada
Uma válvula de esfera totalmente soldada normalmente consiste em vários componentes principais projetados para garantir operação confiável, vedação e integridade estrutural:
Bola:O componente central da válvula com um orifício (orifício) no centro. A bola gira 90 graus para permitir ou bloquear o fluxo de fluido.
Corpo da válvula:A carcaça que contém a esfera e as passagens de fluxo. Em uma válvula de esfera totalmente soldada, o corpo é soldado diretamente aos flanges ou extremidades do tubo, criando uma parte integrante e contínua da tubulação.
Assentos:Geralmente feitos de um material resiliente como PTFE (Teflon), TFE (Tefzel) ou metal, esses componentes proporcionam uma vedação hermética ao redor da esfera quando ela está na posição fechada. Eles são soldados no corpo da válvula.
Tronco:O mecanismo que conecta a esfera ao atuador ou volante. A haste permite que a bola gire.
Atuador do:Componente opcional que mecaniza o funcionamento da válvula. Pode ser pneumático, hidráulico ou elétrico, possibilitando o controle remoto ou automático da posição da válvula.
Gorro:A parte da válvula que abriga a haste e o atuador. Em uma válvula esfera totalmente soldada, o castelo é soldado ao corpo para formar uma única unidade.
Flanges:Os componentes que conectam a válvula à tubulação. Eles são soldados ao corpo da válvula para criar uma vedação estanque.
Munhão:Encontrado em válvulas esfera maiores, o munhão é um suporte que se fixa à esfera e proporciona estabilidade adicional durante a operação, especialmente sob alta pressão.
Juntas e vedações:Dependendo da aplicação, diversas juntas e vedações podem ser usadas para garantir uma conexão sem vazamentos entre a válvula e a tubulação, bem como entre as peças móveis dentro da válvula.
Alça de operação:As válvulas operadas manualmente são equipadas com uma alça que, quando girada, gira a haste e a esfera para abrir ou fechar a válvula.
Indicador de posição:Dispositivo que mostra a posição atual da válvula (aberta, parcialmente aberta, fechada).
Uma válvula esférica totalmente soldada é projetada para lidar com fluxo bidirecional, utilizando um disco em forma de esfera com um orifício no meio que pode girar dentro do corpo da válvula. Este disco em formato de bola, também conhecido como bola, possui um orifício ou porta que permite o fluxo do fluido quando alinhado com a entrada e saída do corpo da válvula.
Em uma válvula esférica totalmente soldada, a esfera é conectada a uma haste que se estende para fora do corpo da válvula. A haste é fixada a um atuador, como uma alavanca ou motor, que permite a rotação da esfera dentro do corpo da válvula. Quando a esfera é girada, o orifício ou porta passante pode ser alinhado com a entrada e saída do corpo da válvula, permitindo que o fluido flua na direção desejada.
Para fluxo bidirecional, a válvula esférica pode ser girada para posicionar o orifício ou porta de passagem para permitir o fluxo em uma direção. Quando o fluxo precisa ser revertido, a válvula esférica pode ser girada novamente para alinhar o orifício ou porta com a direção oposta, permitindo que o fluido flua na outra direção.
A construção totalmente soldada da válvula esférica garante uma vedação hermética quando fechada, evitando qualquer vazamento de fluido em ambas as direções. Esse recurso de design, juntamente com a capacidade de girar a esfera para permitir o fluxo bidirecional, torna as válvulas de esfera totalmente soldadas adequadas para diversas aplicações que exigem controle confiável e eficiente do fluxo de fluido em ambas as direções.
Como uma válvula de esfera totalmente soldada lida com choques e vibrações
Uma válvula de esfera totalmente soldada foi projetada para lidar com choques e vibrações de maneira eficaz devido à sua construção robusta e características exclusivas. Veja como ele lida com choques e vibrações:
Construção Sólida
O corpo e as conexões finais de uma válvula esfera totalmente soldada são normalmente feitos de uma única peça de metal, garantindo uma estrutura forte e rígida. Esta construção elimina possíveis caminhos de vazamento e oferece excelente resistência a choques e vibrações.
01
Capô Soldado
O castelo de uma válvula de esfera totalmente soldada é soldado diretamente ao corpo, criando uma conexão selada e segura. Este design de castelo soldado aumenta a capacidade da válvula de resistir a choques e vibrações, eliminando possíveis pontos de afrouxamento ou vazamento.
02
Assentos Reforçados
As sedes, que são as superfícies de vedação entre a esfera e o corpo, são frequentemente reforçadas com inserções metálicas. Essas inserções fortalecem a estrutura da sede e melhoram a resistência da válvula ao desgaste ou danos induzidos por vibração.
03
Design de bola resistente
A esfera dentro de uma válvula esférica totalmente soldada é normalmente feita de uma peça sólida de metal, proporcionando resistência e durabilidade adicionais. Este design de esfera sólida ajuda a válvula a resistir a choques e vibrações sem comprometer o desempenho de vedação.
04
Recursos antivibração
Algumas válvulas esfera totalmente soldadas incorporam recursos antivibração, como sedes com mola ou sistemas de alívio de cavidade. Esses recursos ajudam a absorver e amortecer os efeitos de choques e vibrações, reduzindo o potencial de danos à válvula e melhorando seu desempenho geral.
05
Ao usar válvulas de esfera totalmente soldadas, é importante seguir certas precauções de segurança para garantir uma operação segura. Aqui estão algumas precauções importantes a serem consideradas:
Equipamentos de Proteção Individual (EPI):Use EPI apropriado, incluindo óculos de segurança, luvas e roupas de proteção, para se proteger de perigos potenciais.
Instalação adequada:Certifique-se de que a válvula esteja instalada corretamente, seguindo as orientações e especificações do fabricante. A instalação inadequada pode causar vazamentos ou mau funcionamento.
Classificações da válvula:Entenda as classificações de pressão e temperatura da válvula e certifique-se de que ela seja adequada para a aplicação pretendida. Operar a válvula além de seus limites nominais pode causar falhas e perigos potenciais.
Inspeção e manutenção regulares:Inspecione regularmente a válvula em busca de sinais de desgaste, corrosão ou danos. Execute a manutenção de rotina conforme recomendado pelo fabricante para manter a válvula em condições ideais.
Bloqueio/etiquetagem:Ao realizar trabalhos de manutenção ou reparo na válvula, utilize procedimentos adequados de bloqueio/sinalização para isolar a válvula da fonte de energia e evitar operação acidental.
Alívio de pressão:Certifique-se de que haja um sistema de alívio de pressão instalado para evitar pressurização excessiva da válvula, o que pode levar a uma falha catastrófica.
Operação apropriada:Opere a válvula de acordo com as instruções do fabricante. Não exceda os requisitos de torque ou força nominal da válvula, pois isso pode danificar a válvula e comprometer seu desempenho.
Desligamento de emergência:Familiarize-se com a localização e operação das válvulas de corte de emergência em caso de emergência ou falha do sistema.
Quais são os recursos de segurança de uma válvula de esfera totalmente soldada
As válvulas esfera totalmente soldadas incorporam vários recursos de segurança para mitigar riscos e garantir uma operação segura em diversas aplicações industriais:
Flanges de pescoço soldado:Eles fornecem uma junta mecânica forte que minimiza a concentração de tensão na conexão da válvula ao tubo, reduzindo a probabilidade de vazamentos ou falhas.
Projeto de furo completo:Muitas válvulas de esfera totalmente soldadas têm um projeto de passagem total, o que permite fluxo irrestrito e reduz a queda de pressão na válvula. Isto também ajuda a evitar a erosão da esfera e dos assentos, prolongando a vida útil.
Capô Selado:O castelo é soldado ao corpo da válvula, criando uma unidade vedada que evita a entrada de contaminantes e garante uma operação sem vazamentos.
Rolamento Munhão Integral: Em válvulas grandes, os munhões distribuem o peso da esfera e da haste, permitindo uma operação suave e reduzindo o risco de quebra da haste sob carga.
Indicadores de posição:Indicadores visuais mostram a posição da válvula (aberta ou fechada), ajudando os operadores a verificar o status operacional e evitando operação inadvertida.
Recursos à prova de fogo:Algumas válvulas de esfera totalmente soldadas são projetadas para serem à prova de fogo, o que significa que podem suportar a exposição a altas temperaturas sem comprometer sua capacidade de vedação, o que é crítico em ambientes onde o incêndio é um risco.
Mecanismos de alívio de pressão e transbordamento:Em certas aplicações, as válvulas podem ser equipadas com dispositivos de alívio de pressão que liberam automaticamente o excesso de pressão para evitar situações de sobrepressão.
Compatibilidade de bloqueio/sinalização:As válvulas são frequentemente projetadas para facilitar os procedimentos LOTO, que são essenciais para garantir a segurança do trabalhador durante as atividades de manutenção ou reparo.
Acessibilidade:O posicionamento e o design adequados da válvula, incluindo manípulos e atuadores, permitem fácil acesso e operação, reduzindo o potencial de erros.
Indicadores de Limites Operacionais:Algumas válvulas podem incluir indicadores ou interruptores de limite que sinalizam quando a válvula atinge sua posição totalmente aberta ou totalmente fechada, evitando rotação excessiva.
Válvulas de duplo bloqueio e sangria:Essas válvulas possuem duas superfícies de assentamento e uma porta adicional para purga do fluido do processo, proporcionando um nível aprimorado de isolamento e segurança.
Como lidar com problemas de vedação da haste da válvula em uma válvula esférica totalmente soldada
Problemas de vedação da haste da válvula em uma válvula esférica totalmente soldada podem causar vazamentos e afetar o desempenho e a segurança do sistema. Para resolver esses problemas de forma eficaz, siga estas etapas:
Identifique o problema:Determine a natureza do problema de vedação. Problemas comuns incluem desgaste, corrosão, danos ou instalação inadequada da vedação da haste.
Isole a válvula:Antes de tentar qualquer reparo, isole a válvula do processo fechando-a, se possível, e aliviando qualquer pressão a jusante. Certifique-se de que o sistema seja seguro para trabalhar.
Inspecione a vedação da haste:Inspecione cuidadosamente a área de vedação da haste em busca de sinais de desgaste, rachaduras ou deformação. Verifique se há marcas ou danos na sede que possam causar vazamentos ao redor da haste.
Substitua o selo:Se a vedação estiver desgastada ou danificada, ela deverá ser substituída. Remova a vedação antiga seguindo as orientações do fabricante ou procedimentos padrão para desmontar a válvula. Instale uma nova vedação, garantindo que seja compatível com o material e condições de operação da válvula.
Remontar e testar:Assim que a nova vedação estiver instalada, remonte a válvula e realize um teste de pressão para garantir que não haja vazamentos. Se os vazamentos persistirem, verifique novamente a instalação da vedação e considere a possibilidade de problemas adicionais, como desalinhamento da haste ou detritos na área de assentamento.
Verifique o torque adequado:Configurações de torque inadequadas podem levar à falha da vedação da haste. Certifique-se de que os valores de torque aplicados aos parafusos e porcas durante a montagem estejam dentro das faixas recomendadas pelo fabricante.
Considere o material de vedação:A escolha do material de vedação é crítica para o desempenho da válvula. Selecione um material que seja quimicamente compatível com o meio do processo e que possa suportar a temperatura e pressão operacional.
Lubrificação:Em alguns casos, a falta de lubrificação pode causar desgaste prematuro da vedação da haste. Aplique um lubrificante adequado na haste para reduzir o atrito e o desgaste.
Manutenção preventiva:Inspeções e manutenção regulares podem evitar futuros problemas de vedação da haste. Estabeleça um cronograma de manutenção de rotina que inclua a verificação da condição da vedação da haste e sua substituição conforme necessário.
Consulta especializada:Se o problema persistir apesar de seguir estas etapas, consulte o fabricante da válvula ou uma equipe de manutenção profissional. Eles podem fornecer conhecimento especializado e soluções adaptadas ao projeto e aplicação específicos da válvula.
Wenzhou Deki Valve Co., Ltd., é um fornecedor profissional de válvulas industriais especializado em pesquisa, design, fabricação, vendas e serviços de válvulas. Os principais produtos da nossa empresa incluem: válvulas gaveta, válvulas borboleta, válvulas esfera, válvulas de retenção, válvulas globo, válvulas macho, filtros e etc.
